La maqueta empieza a tomar cierta envergadura y se hace necesario dotar a todos los sistemas de más potencia para poder seguir jugando con soltura y fiabilidad.
 |
| Uhlenbrock 62260 |
Los sistemas que hoy en día tengo instalados consumen cerca de 0,7A lo que supone un exceso de potencia a lo que proporciona la central Intellibox II desde el puerto LocoNet T con una potencia máxima de 0,5A.
El calculo de los consumos lo he realizado basándome en la información que proporciona el fabricante Uhlenbrock sobre sus dispositivos según la siguiente tabla
Como el Booster para la red LocoNet Uhlenbrock ref. 62260 es capaz de dar una potencia de 0,5A voy a descargar en todo lo posible a la central Intellibox II para que sea el booster el que de la potencia.
Hay que tener en cuenta que la ref. 62260 si no la conectamos a un transformador de corriente este funcionara como distribuidor de la Intellibox II, todas las salidas del Booster serán prolongadores del puerto T de la Intellibox II
 |
| Uhlenbrock ref. 62270 |
Si por el contrario le conectamos un transformador como la ref. 62270 estaremos dando a las salidas LocoNet2 del distribuidor una potencia añadida de 500mA (la forma será, de la Intellibox II conector T a conector LocoNet1, las salidas LocoNet1 serán prolongadores de la Intellibox II y las salidas LocoNet2 tendrán 500mA mas de potencia)
······················
Dentro de mi maqueta la separación de la red LocoNet la voy a realizar según el siguiente esquema buscando siempre que los elementos conectados a un mismo cable sean diferentes y separados entre ellos, de tal manera que cuando la red LocoNet reciba una orden de un elemento no interfiera o retrase la emisión de otra orden.
Para realizar estas divisiones y separaciones me ayudare de dos prolongadores:
 |

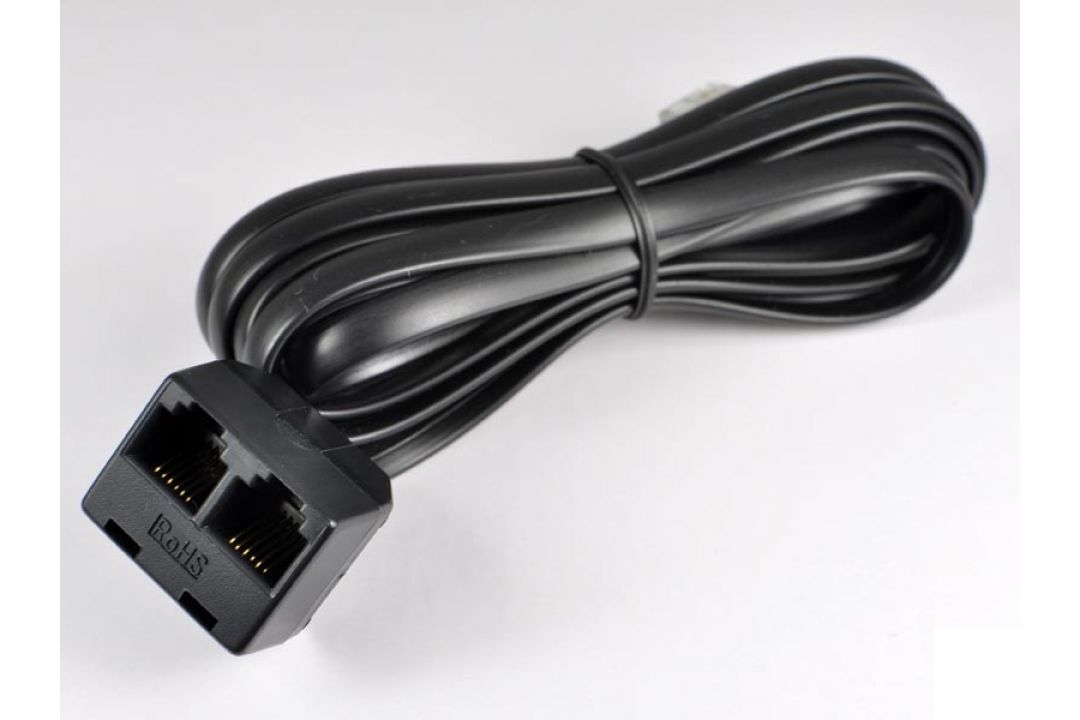

| Uhlenbrock ref. 62120 (prolongador con 1 macho / 2 hembras con cable de 2,15 mts) |
 |
| Uhlenbrock ref. 62250 (prolongador con 1 macho / 5 hembras con cable de 20 cm) |
NOTA: me ha servido de gran utilidad la información encontrada en la web de spur1-mel, que ha realizado diversas pruebas y comprobaciones sobre dispositivos LocoNet
