jueves, 29 de noviembre de 2012

Envejecido vagón cerrado con garita

Vagón cerrado con garita. Tipo RENFE época III. Longitud de vagón 11 cm. Radio mínimo 358 mm. del fabricante PIKO, del Set Vapor RENFE 040.
Ref. 96944.



(Para el envejecido he usado pintura al oleo con aguarrás).

Estado original







viernes, 23 de noviembre de 2012

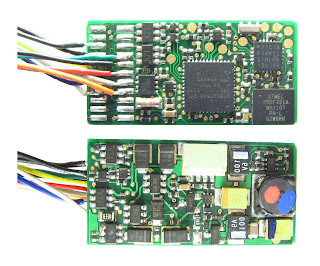

Decoder 36320 Uhlenbrock

Decoder instalado en la locomotora ARCO de Renfe


Decoder multiprotocolo (DCC, Motorola). Diseñado para motores de contínua, incluso los tipo Faulhaber. Regulación de carga, marcha de maniobra, aceleracion progresiva desconectable por F7, 2 funciones adicionales, conector de 8 polos NEM 652, conector SUSI, genera señal LISSY... Adecuado para escala HOe y HO. 1,4 A. RailCom.



Combinación en una sola placa de un decoder 76425 y un modulo de sonido Intellisound 3. Admite hasta 120 seg de sonido.  Solo 31 x 16,6 x 5,5 mm.

Grabado el sonido de una locomotora europea eléctrica moderna.
Altavoz Ref. 31130 medidas 20 x 40 x 12 mm. 2W. Con cuerpo de resonancia incorporado.


 F0 - Encendido luces
F1 - Motor
F2 - Bocina corta
F3 - Enganche
F4 - Bocina larga
F5 - Marcha maniobra
F6 - Voz estación
F7 - Inercia aceleración y frenado
F9 - Silbato


Pruebas de sonido:





domingo, 18 de noviembre de 2012

Muro de piedras y ladrillos




Los materiales y herramientas usados han sido:

- Contrachapado de 5 mm
- Tapa grietas (yo he usado liteplast de la marca Quilosa, por ser un material poroso, blanco y fácil de trabajar)
- Cola blanca (de carpintero)
- Pintura al oleo y aguarrás

- Espátula, lápiz, regla, punzón, pincel de cerdas blancas forma lengua de gato, sierra dremel, lija dremel, tornillos pequeños, destornillador, papel lija fino, espuma para puertas y ventanas, etc...

Cortamos 2 laminas del contrachapado de 20x50cm.


En una de ellas esparcimos con una espátula el tapa grietas, y luego lijamos. (Hay que dejar que se seque bien el tapa grietas para que no se nos despegue en los siguientes pasos).


En la otra lamina de contrachapado, dibujamos los arcos. (he usado como plantilla pequeños cuencos de 13 cm).


Con la dremel cortaremos primero con la sierra y luego lijaremos.


Marcaremos los arcos sobre la chapa que tiene tapa grietas. (dibujar)
Con la regla y un lápiz dibujaremos los ladrillos de 0,5x1cm.

Luego con un punzón remarcaremos lo dibujado, haciendo una pequeña hendidura.
Con un pincel de cerdas blancas del tipo lengua de gato, limpiaremos con fuerza la zona, de tal manera que las hendiduras queden limpias, y se rayen un poco los ladrillos.


Una vez realizados los ladrillos, uniremos las dos chapas con cola blanca.
Luego siguiendo el mismo método anterior cubriremos esta segunda con una fina capa de tapa grietas, dejando secar el tiempo suficiente para seguir trabajando sobre ella.



Realizamos en primer termino el dibujo de los ladrillos de 1x1cm (mas grandes que los interiores).
Luego recortaremos una plantilla con cartón y colocaremos como arco y pilares del muro principal.

Para poder colocar el tapa grietas (sin tapar lo trabajado anteriormente), primero en la zona perimetral he puesto espuma para puertas y ventanas, por tener una parte adhesiva, y otra espumosa, que al trabajar con el tapa grietas, nos facilita el trabajo con la espátula.


 Una vez seca el tapa grietas, quitaremos la espuma y lijaremos. Remataremos aquellos cantos que no se hayan quedado bien con una espátula de pintor al oleo por su flexibilidad a la hora de trabajar.

Una vez todo seco marcaremos con lápiz y con el punzón remarcaremos lo dibujado.


 Una vez seco, he pegado siguiendo el metodo anterior una lamina de corcho de 5mm en la parte superior, para hacer como un saliente. Usando la espatula y tapa grietas lo he recubierto, lijado y dibujado grandes bloques de piedra.

Dejo una foto con la primera mano de pintura, usado para ello pintura al oleo, blanco goya y negro marfil, con abundante aguarras para que el tapa grietas absorba esta pasada como fondo.


Retocamos con blanco, a pincel seco.
Dejamos secar la pintura al oleo, para posteriormente dar unos toques con colores 'tierra rosa transparente', 'ocre amarillo rojizo' y 'tierra siena tostado', todos ellos diluidos con abundante aguarras, y evitando que la pintura penetre en las ranuras.


Una vez secada esta primera capa, damos otra con colores  'tierra rosa transparente', 'ocre amarillo rojizo' y 'tierra siena tostado', todos ellos diluidos con abundante aguarras, y evitando al igual que en el paso anterior que la pintura penetre en las ranuras.


Dejamos secar, y retocaremos con pequeños pincelazos en 'ocre amarillo rojizo' y 'verde suave', todos ellos diluidos con abundante aguarras, y evitando al igual que en el paso anterior que la pintura penetre en las ranuras.




domingo, 11 de noviembre de 2012

Decoder Roco 10884 (Locomotora OBB Rh 2016)

     He adquirido recientemente el Set de Roco Digital 41348, que lleva una locomotora diesel tipo OBB Rh 2016 y tres vagones, uno con lona deslizante, uno con campana telescópica y el ultimo abierto.

     Este set lleva manuales del decoder Roco 10884 (NEM 652), de 8 pins, se supone que como el foto,



 sin embargo, he abierto la locomotora y el decoder no lleva el cable marrón (por lo que entiendo que no tiene función AUX2). Foto del decoder:


Una vez probado el decoder, observo que la única función funcional es la F0 (luces), las otras funciones F1, F2, F3, F4, F5, F6, como no tienen cableado alguno estan sin uso.

          Decodificador habilitado con conector de 8 pines actualizable, multi-protocolo de funcionamiento posible, controlador del motor, control de frenado y parada, las direcciones de locomotoras programables, compatibles NMRA, permite un cambio fácil de parámetros de funcionamiento lo que significa que la locomotora no necesita ser abierta, protección contra la sobretensión, * Railcom.
• Funciones: 2 faros, 2 x función x
• Características técnicas: motor 1000mA, las funciones de 800mA (en total). Total: 1000 mA

• Dimensiones: 20 x 11 x 3,5 mm


Notas del 20 de Noviembre de 2012.

Tras subir la foto en ForoTrenes, un compañero, me ya ayudado a averiguar cual es... Es un Zimo MX630, sin ninguna funcion adicional

http://www.forotrenes.com/foro/viewtopic.php?f=7&t=38819&p=362443&hilit=10884#p362443

http://www.zimo.at/web2010/documents/handbuch.htm


sábado, 3 de noviembre de 2012

Automatismo con 4 receptores lissy 68610



Vídeo de 3 locomotoras con lector lissy en funcionamiento en una via doble haciendo trayectos operados por 4 receptores lissy con varios sensores.

Programa 'LocoNet Tool'

He comprado el programa LocoNet Tool, para programar a través del PC la red loconet.


Este programa me ayuda a preparar la programación de los receptores Lissy, que en estos momentos ya tengo cuatro instalados.

Es de fácil manejo y muy intuitivo, haciendo mas fácil la programación lissy.

Programa WinRail 11.0

El programa que uso en la actualidad para diseñar mi maqueta es el WinRail 11.0.

Es de fácil manejo y rápido en su ejecución. Además tiene la posibilidad de ver en 3D.

Esta es una muestra de mi maqueta en 3D diseñado con WinRail:



A principios del 2012 hice un proyecto del funcionamiento y aplicaciones del programa WinRail 11.0, preparado tanto para principiantes como para ya iniciados.

En la siguiente pagina web podéis ver como funciona y todas sus aplicaciones:
