Diseño Panel Control (v.2)



Prueba panel control de PVC

Para diseñar mi panel de control me he apoyado con el programa AutoCAD dividiendo la maqueta en 5 zonas ( 5 paneles de tamaño DIN-A4 ). Dos irán a la izquierda del tablero de control y los otros tres a la derecha, de tal manera que desde una ubicación central se visualice y controle toda la maqueta.

La mayoría de proyectos he visto que imprimen el panel de control sobre vinilo o papel autoadhesivo y después lo pegan sobre contrachapado o aluminio, o incluso lo pintan ayudándose de cinta carrocera o similares. Yo voy a probar un nuevo sistema basado en PVC.

La idea es imprimir el diseño sobre una plancha de PVC de 3 mm. Una posibilidad es la que nos ofrece Flor4u® a través de su pagina web.

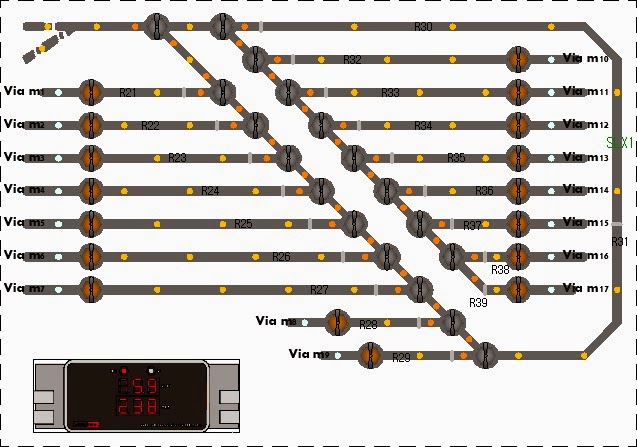

El primer boceto (diseño inicial) de los 5 paneles quedaría como sigue:






Construcción del soporte para el panel PVC


 Para la prueba de mi primer panel en PVC he seleccionado el segundo diseño.

Pros y contras del PVC:
  • El hecho de ser impresión directa no pierde color ni salta la pintura.
  • La posibilidad de imprimir todos los detalles (letras, notas, identificaciones, etc...), es perfecta.
  • El PVC no es liso sino poroso por lo que la calidad de la impresión se asemeja a la de una impresión de baja resolución de una impresora de inyección de tinta.
  • El PVC es un panel flexible y de 3mm por lo que habrá que fijar bien los cuatro lados para que al presionar no flexione.
  • Es un panel blanco, por lo que la luminosidad de los led's si es muy fuerte se obtiene una transparencia en ambientes nocturnos.
Fotos del panel recién impreso
Panel impreso

Foto ampliada. Las líneas son de 5mm.
Proceso de preparación de la caja soporte del panel
El primer paso será plasmar las medidas y lo que queremos hacer sobre una hoja.
La caja estará compuesta por 6 piezas. Una base, dos laterales, una parte superior, otra inferior y por ultimo la placa PVC como frontal, todo ello fijado con pequeños tornillos y cola blanca.
Medidas base

Medidas 2 laterales, superior e inferior
El siguiente paso será cortar nuestros esquemas en madera de contrachapado de 10mm.

Montamos la caja con todas las piezas cortadas.







Perforamos el panel y colocamos los primeros led's e interruptores de prueba
 NOTA: En el diseño hay que tener en cuenta el dar un margen como mínimo de 1cm en los bordes para poder atornillar posteriormente sobre la caja.

 Prueba del panel con un ambiente nocturno con un par de leds iluminando el interior.
