martes, 31 de julio de 2012

Sistema LISSY

     Es un sistema de reconocimiento del tren, compuesto por un receptor (con dos sensores), y un emisor colocado en el decoder de la locomotora.

     El sistema LISSY, se puede comparar al sistema del tren real, donde se dispone de control de tren puntual (ASFA).

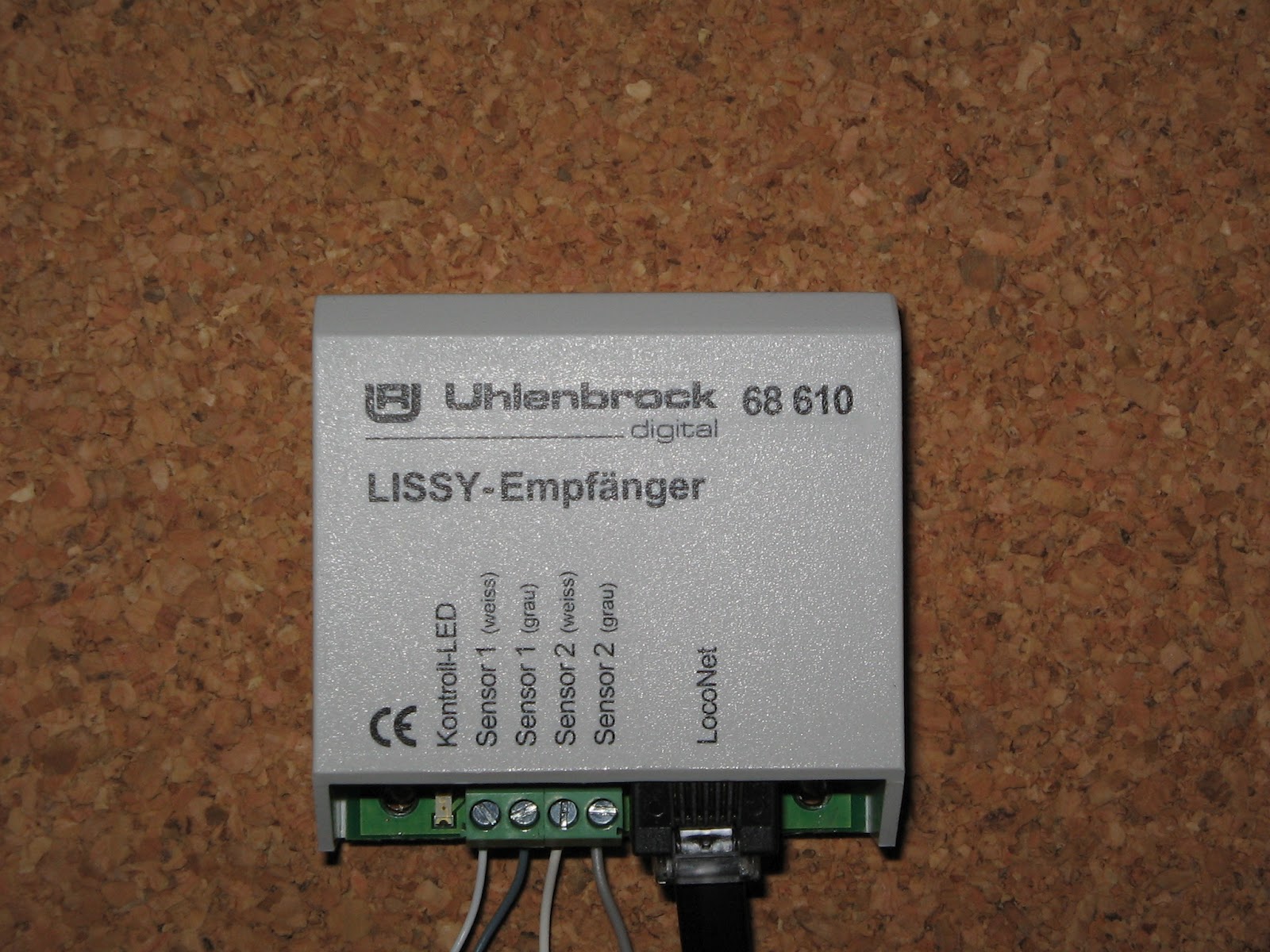

     1) Receptor del sistema LISSY, conectado a la central digital a traves de LocoNet.


     2) Sensores colocados en la via para deteccion del tren. Tambien ofrece otras posibilidades como tren lanzadera, parada, detencion, frenada, ordenes concretas a conmutadores, o incluso al decoder de la locomotora al pasar por el sensor (silbato, humo, luces, etc...).


     3) El emisor se coloca debajo de la locomotora. Hay dos tipos el normal y el mini lissy. El normal se conecta a los polos + y - de las ruedas, y el mini lissy lleva un conector sussy, que se puede conectar al decoder.


     Para mas información en la web de Trenes Aguilo.


jueves, 26 de julio de 2012

Rediseño de la maqueta LonginosJJCB

He rediseñado la maqueta de trenes, ya que el anterior diseño no me acababa de convencer en parte por la montaña y sus vias en espiral, asi como la doble via que diseñe en su perimetro.

Con esta de via simple, realizo la montaña en un lateral, por lo que la accesibilidad es mejor ante cualquier descarrilamiento en su interior, asi como el trazado es de via simple, y recalculo las alturas, manteniendo unas rampas del 1% de subida y del 2% de bajada, con curvas R4 en su mayoria.

Esquema completo del nuevo diseño para las vias en la maqueta salon

20120727 001 by LonginosJJCB
20120727 001, a photo by LonginosJJCB on Flickr.


Anterior     Siguiente



miércoles, 25 de julio de 2012

Sistema soporte maqueta

20120725 003 by LonginosJJCB
20120725 003, a photo by LonginosJJCB on Flickr.
Diseño en 3D de como quedara la maqueta, después de colocar el andamiaje con barras de 7x7, con ruedas en la parte inferior, soportes de hierro en la superior que afianzan la base de la maqueta, y listones de refuerzo entre las barras.


Anterior     Siguiente

lunes, 23 de julio de 2012

Circulación de trenes

20120724 001 by LonginosJJCB
20120724 001, a photo by LonginosJJCB on Flickr.
Primeras circulaciones de trenes en la maqueta salon LonginosJJCB, controladas con la central Intellibox Basic.

sábado, 14 de julio de 2012

miércoles, 11 de julio de 2012

Construcción de los modulos 3 y 4

     Sigo con la preparacion del modulo 3 y 4. Los materiales usados, y la construcción, son la misma que la descrita al inicio de este tema.

     Adjunto foto de los materiales comprados y que voy a usar, como son el tablero contrachapado y cola blanca.


     En este caso el modulo esquina o numero 3 finaliza con un pequeño angulo que encaja con el pilar que hay al fondo del comedor. No olvidar hacer agujeros para pasar en un futuro el cableado electrico.


     Preparación del modulo que llevara la base de teclado para la central digital y otros mandos. Con una plantilla he recortado un hueco, en el cual atornillare unas guias con un tablero que sera la base del cuadro de mandos.



    La estructura del modulo principal ya finalizada, con el hueco de una bandeja de teclado para cuadro de mandos y demas controles de la maqueta.


     Los dos modulos unidos y atornillados, con la preinstalación electrica (corriente de 220V, para transformadores), todo ya preparado para la siguiente fase que es la de pegar la base de corcho para amortiguar el ruido de los vagones.
