martes, 31 de diciembre de 2013

Adaptador multimaus (Ref. 63840 Uhlenbrock)

Para poder darle funcionalidad a varios mandos que tengo 'Multimaus' de Roco en la central Intellibox II, he comprado un adaptador del multimaus a través de la red LocoNet que conecta con la Intellibox II.

Art.-Nr. 63840 Uhlenbrock


Desde este adaptador podemos dar ordenes a través del multimaus a la central Intellibox II.

Hay que tener la precaución que como los sistemas son diferentes las ordenes van del multimaus-->Intellibox II pero NO al revés Intellibox II-->multimaus, por lo que si cambiamos de tren o realizamos una orden desde la Intellibox II, nuestros trenes recibirán la ultima orden emitida, pero esta no quedara reflejada en el multimaus.

En un principio mi intención es solo darle funcionalidad al multimaus para maniobras de trenes que estén alejadas de la central, el resto de operativas seguirían igual que antes automatizadas a través de Lissy, a través de la Intellibox II, a través del PC, o incluso manualmente a través del panel de control.

lunes, 30 de diciembre de 2013

Vagón 'Pantone' Renfe

Para completar la composición del tren ARCO, he adquirido un nuevo vagón tipo 'Pantone' de Renfe.


Es de la marca PIKO, Ref. 96003, Vagón "Pantone" RENFE Epoca V nº.: 651-7

sábado, 28 de diciembre de 2013

Tren ARCO, automatismos con Lissy e Intellibox II



Parada del tren Arco en la estación inferior de la  Maqueta TrenesLonginos.

Sistema automático con lissy activando:
- Bocina antes de la entrada a la estación y detención en la estación con apagado luces locomotora.
- Apagado luces anden. Anuncio de salida tren ARCO. Silbato Jefe de estación. Bocina de salida de la estación. Cambio desvíos....
- Bocina al paso por zona peligrosa.

jueves, 26 de diciembre de 2013

Luces de cola composiciones de mercancias

Por fin me he decidido a soldar, ya que antes o después tenia que ser la primera...

Para no fastidiar el led SMD (súper mini), todavía no me atrevo, he guardado el led y el soporte para mas adelante.

Como sustituto he cogido dos led's de 3mm, les le lijado la cabeza para dejarlos planos, y luego he realizado dos agujeros en el vagón de 1mm pegando el led por la parte interior. Una vez soldados los cables al circuito y vuelto a montar el vagón el resultado ha sido este:



Los agujeros del vagón los he realizado pequeños, de tal manera que en un futuro me atreva a soldar los súper mini led's y con su soporte los pegare delante del agujero por lo que taparan este y no se notara nada.

NOTA: Tengo que añadir que este circuito ha sido un proyecto que ha realizado Enrique González (Alias 7700), y que muchos foreros nos hemos apuntado al mismo para tener varios circuitos de luces de cola.




lunes, 23 de diciembre de 2013

Reacondicionamiento de la estación inferior






En Junio de 2011 compre el edificio principal de una estación M.Z.A. y sus 2 anexos de ambiente ibérico, estos pertenecen a una edición especial realizada por Bachmann para Comercial Britline en escala H0. Las referencias son 4400 y 4401.




En la foto anterior están puestos los edificios en mi maqueta colgada del techo pendiente de decorar y colocar detalles.

Reacondicionamiento en el año 2013

Para la incorporación del edificio a la nueva maqueta he empezado haciendo un pequeño diseño sobre una plataforma que me servirá como anden.


Los pasos a partir de aquí han sido crear una zona inferior donde he colocado el cableado eléctrico para las dos farolas y los led's que dan iluminación al interior de la estación.

Al mismo tiempo he realizado una pequeña rampa que da acceso a un parking para la estación y también he colocado dos pequeños arboles y un abeto al lado de la rampa.

Como el color blanquecino de los edificios no me gustaba he cambiado el mismo y le he dado una capa de rojizo que es el color que mas recuerdo de los edificios ferroviarios de cuando usaba el tren para ir a cursar mis estudios Universitarios.

Así y todo, aun quedaba demasiado resplandeciente el edificio, por lo que lo he envejecido con pigmentos vallejo.

Por cierto tampoco podía faltar mi pequeño utilitario aparcado en el parking.





Una foto nocturna de la estación








lunes, 16 de diciembre de 2013

Deposito de agua



Los materiales y herramientas que voy a usar son:

- Contrachapado de 5 mm y 10 mm
- Tapa grietas (yo he usado liteplast de la marca Quilosa, por ser un material poroso, blanco y fácil de trabajar)
- Cola blanca (de carpintero)
- Pintura al oleo y aguarrás
- Pigmentos Vallejo
- Cerillas cuadradas
- Cartón fino
- Tela mosquitera
- Bote de aceitunas pequeño (120gr)

- Espátula, lápiz, regla, punzón, pincel de cerdas blancas forma lengua de gato, sierra dremel, lija dremel, tornillos vía de Piko, clavos pequeños, papel lija fino, y pequeños materiales decorativos (de Busch, MasTren, etc...).

Proceso de construcción:

 La base del deposito la he realizado con restos de contrachapado de 10mm (los desperdicios de hacer agujeros para pasar cables de un modulo de la maqueta a otro pegados entre si), y en la parte superior e inferior tablero de 5mm un poco mas ancho que los restos de 10mm para cubrir después con tapa grietas.


Recubrimos el los tableros contrachapados con tapa grietas, +/- unos 5mm de tapa grietas, para que posteriormente la simulación de piedras sea lo mas real posible.

Vaciamos y limpiamos un bote de aceitunas.


Damos una capa de imprimación blanco al bote de aceitunas.


Una vez rellenada la base con tapa grietas, lijaremos y marcaremos con lápiz unas líneas para hacer los bloques de piedra.

En la parte superior colocaremos un pequeño cartón como base al deposito de agua un poco mas ancho que la base y cubriremos con una fina capa de tapa grietas (esto será el suelo alrededor del deposito).

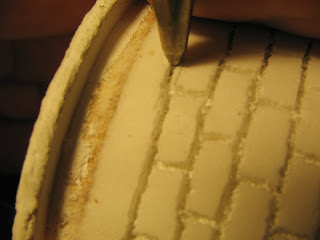

Con un lápiz o punzón fino marcamos las hendiduras de las piedras.


Con un pincel de pintura con las cerdas muy usadas marcamos imperfecciones sobre la capa tapa grietas para simular efecto piedra


Terminado de disimular las hendiduras de las piedras, damos un pequeño toque de pintura en 'Negro marfil' en el interior de estas.



Una vez seca la capa de imprimación en el bote de aceitunas damos un acabado al interior del deposito de agua con diferentes pinturas al oleo de color azul.


Damos una primera capa de pintura grisácea ('Negro marfil' con 'Blanco Goya'), para dar un fondo oscuro a las piedras


 Para simular las planchas de hierro del deposito he recortado un cartón fino y con el cúter he hecho pequeños cortes sin llegar a perforar el cartón. Después he pegado sobre el bote con cola blanca y afianzado con unas bridas.



 El siguiente paso ha sido darle un fondo con 'Negro marfil' diluido con aguarrás y con un punzón marcar simulando remaches.


En la parte superior he puesto una barandilla realizada con tela mosquitera, pintada al oleo con colores 'Tierra siena tostada', 'Negro marfil' y 'Blanco Goya'


Para sustentar la barandilla he simulado unas ménsulas de madera con pequeños trozos de listón de 3x3 rebajado en un lateral y lijado con una lija redonda para producir profundidad.



 Para rematar la parte inferior he simulado un bisel de yeso, realizado con cartón fino y pintado con 'Negro marfil' y 'Blanco Goya' y añadido unos pequeños escalones en la puerta del deposito.

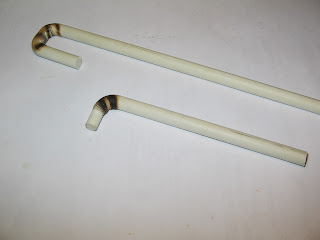

 Con unas varillas de plástico perfilaremos la tubería de entrada y salida de agua.


 Una foto de como va quedando el deposito colocadas las tuberías, montado y preparado para envejecer (ensuciar) y añadir los pequeños detalles.


En la base simulamos hierba.


Añadimos oxido al deposito con pigmento 'Marrón oxido de hierro' de vallejo. En la parte inferior usaremos pigmentos 'Pizarra oscuro' para envejecer las piedras y resto de elementos.


Con un cartón fino preparamos el medidor de agua.


 Con la ref. 7589 de 'Busch' simulamos agua dentro del deposito.


Con la ref. DEC024 de 'MasTren': escaleras de 4 mm de anchura y largo 100 mm, cortamos y preparamos las escaleras del deposito.

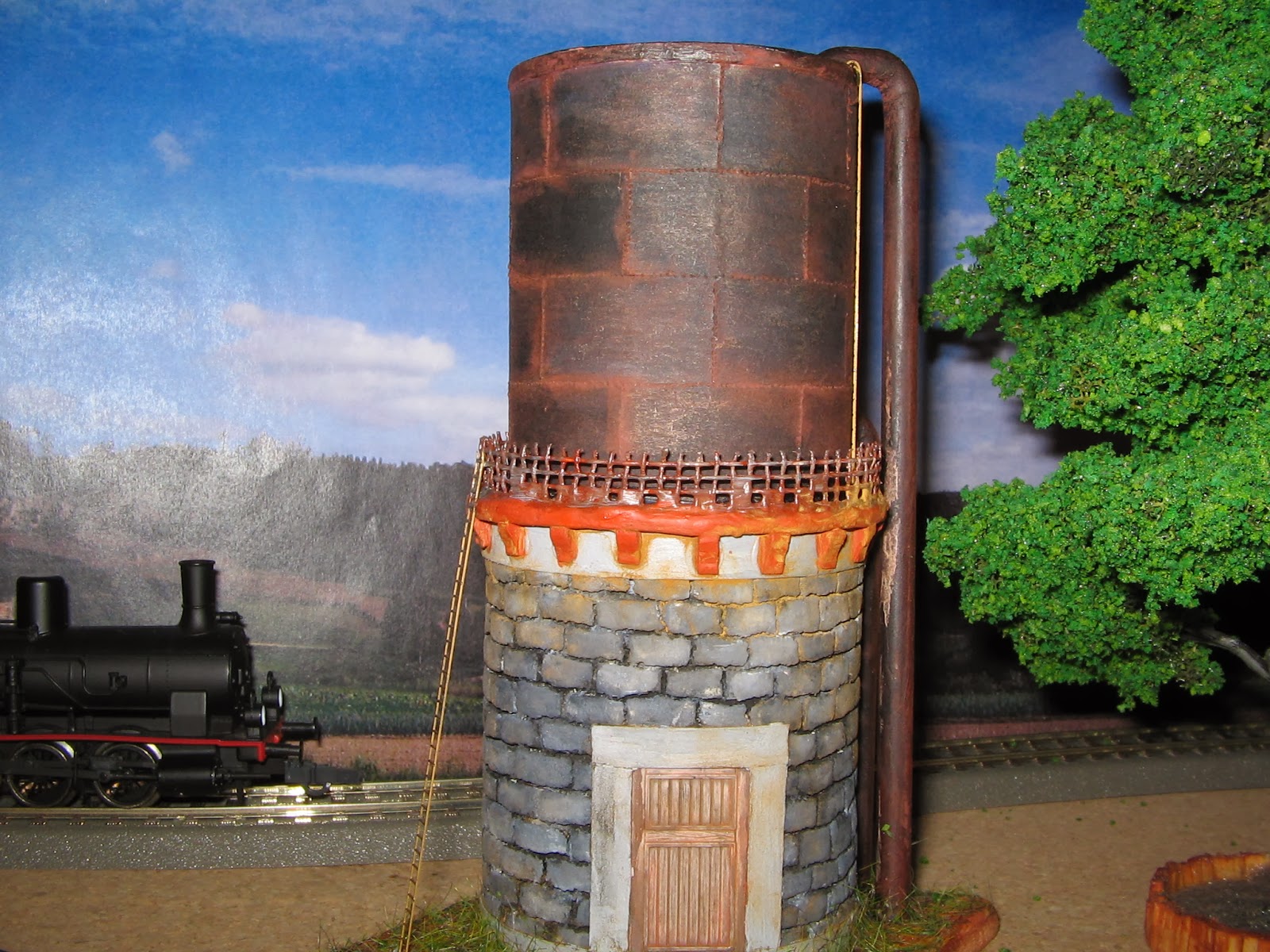

Y por fin, un ultimo toque de envejecido a las escaleras y al medidor de agua y nuestro deposito queda totalmente finalizado.




domingo, 8 de diciembre de 2013

Anden de la estación inferior

Los materiales y herramientas que voy a usar son:

- Contrachapado de 5 mm
- Tapa grietas (yo he usado liteplast de la marca Quilosa, por ser un material poroso, blanco y fácil de trabajar)
- Cola blanca (de carpintero)
- Pintura al oleo y aguarrás
- Pigmentos Vallejo (para envejecidos)
- Placa de tejado de pizarra. Kibri  ref. 34116
- Farolas Viessmann ref. 6721
- Cemento Tamiya
- Brochetas de madera redondas. (de asar pinchos de carne)
- Listones de madera de 5x5mm y 3x3mm


- Espátula, lápiz, regla, punzón, pincel de cerdas blancas forma lengua de gato, sierra dremel, lija dremel, tornillos vía de Piko, clavos pequeños, papel lija fino, y pequeños materiales decorativos.

········································

El primer paso será el de diseñar en un papel nuestro modelo a construir.


 Para empezar cortamos de la plancha de contrachapado de 5mm, un listón de 4,5cm x 81cm.


 Colocamos para elevar la plancha de la base de la maqueta, pequeños trozos de contrachapado de 1,5 cm que aprovecharemos posteriormente para entre los huecos pasar el cableado eléctrico.



 Preparamos varios listones de 3x3mm, con pequeños clavos, encolamos por la parte inferior, claveteamos y pegamos sobre la plancha de contrachapado recortada.


 La forma de colocar los listones es justo al borde del contrachapado recorriendo el perímetro.


Rellenamos el hueco de los listones con material tapa grietas.
He usado uno ya preparado porque es fácil de manejar y se le queda buena textura después de secado y lijado.


Una vez seco lijamos y probamos que se quede bien en la vía y a la altura correcta. Hacemos pasar varias locomotoras con diversos vagones, para comprobar la altura correcta así como la dimensión del anden.


Iniciamos la preparación del soporte de la cubierta, uniendo listones de 3x3mm a listones de 5x5mm con cola blanca y pequeños clavos, dejando un hueco de separación de 5mm entre los listones de 3mm recortados a 8cm de longitud.


 En el hueco haremos un agujero con la broca para madera de 3mm que nos servirá posteriormente para pasar el soporte de los listones (pilares de soporte).


 Cortamos los palillos de las brochetas a la altura deseada (+/- 6cm) e insertamos con un poco de cola blanca a través del agujero preparado anteriormente.


Una vez seco, situamos sobre la base y marcamos los puntos exactos donde hacer pequeños agujeros por los que insertaremos las brochetas de madera que nos simularan columnas que soporten la cubierta.


Al mismo tiempo haremos también agujeros mas gruesos para pasar el cableado y el soporte de las farolas.



Instalamos una farola de prueba para ver la altura a la cual debemos dejar el soporte de la cubierta.


Empezamos a cortar y unir las piezas KIBRI que usare para la cubierta. Para reforzar la unión entre ambas usare pequeños cortes de plástico.


Una vez seco, marcaremos en la parte central una línea por la que haremos una pequeña hendidura con el cúter sin sobrepasar al otro extremo.

Después presionando con cuidado y sin llegar a partir usaremos esta hendidura para hacer una pequeña inclinación de la cubierta, reforzando después esta con un poco de cemento TAMIYA.


Una vez seco y haremos unos pequeños agujeros en la parte superior central para atornillar la cubierta a los pilares y soportes de esta.

La altura de los pilares la cortaremos después de probar como queda el anden sobre la maqueta. (+/- 6 cm).


Ahora y sobre un cartón, colocaremos una capa fina de tapa grietas, que decoraremos con ladrillos (usando un pincel sin pelos).


Posteriormente recortaremos tiras que simularan ladrillos o piedras en la parte inferior del anden, al mismo tiempo que con el cúter marcaremos el bordillo del anden.



Añadimos unas pequeñas bigas que reforzaran la cubierta al mismo tiempo que forramos las columnas con tubo termo retráctil, que le dará un toque después de pintado de mas metálico.



Monto el anden y lo coloco sobre las vías para ver si tiene el efecto que busco....  (me gusta)...


Colocamos unos pequeños detalles como carteles, papeleras, asientos, etc...


A partir de aquí inicio el pintado del anden con pinturas al oleo.

   · Para los pilares y la cubierta uso 'Negro marfil' diluido con un poco de aguarrás.
   · Para las bigas y soportes de la cubierta uso 'Tierra rosa transparente' .
   · Para el empedrado inferior uso 'Ocre amarillo rojizo' de fondo con ligeros toques de 'Tierra rosa transparente' y 'Blanco Goya'.

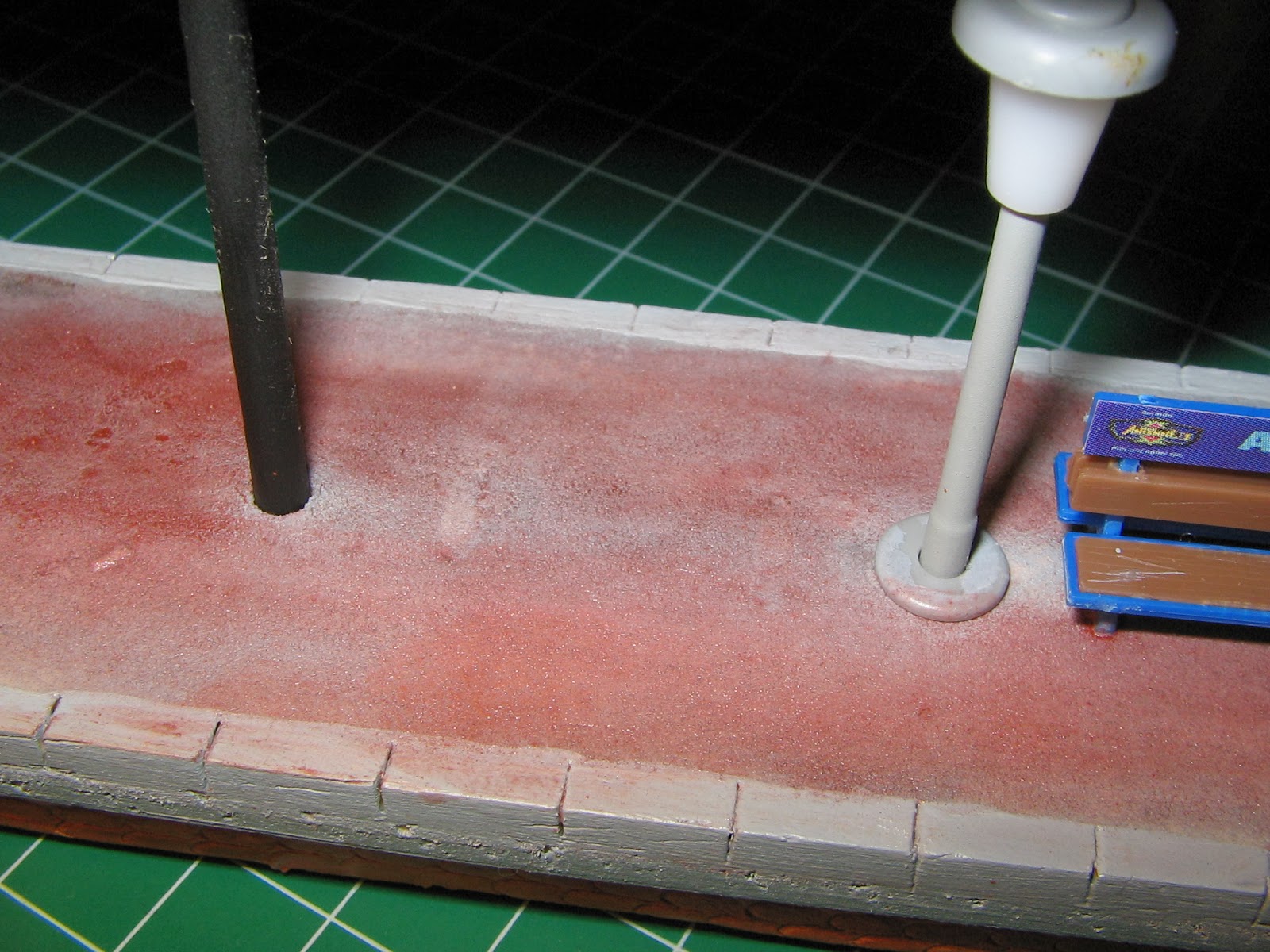

   · Para el suelo del anden uso 'Blanco Goya' mezclado con 'Negro marfil', de esta manera doy un toque de fondo grisáceo.


Luego para un acabado diferente del suelo, uso pigmento 'Marrón oxido de hierro' mezclado con aguarrás.


Para los salientes del anden uso 'Blanco Goya'


El envejecido del conjunto lo realizo con pigmento 'Pizarra oscuro' mezclado con aguarrás.
···································
···································
···································
···································
