martes, 3 de agosto de 2021

Problema condensador cerámico en motor Locomotora ARCO, decoder 36320 Uhlenbrock


Desde hace tiempo oigo hablar del tema de que los condensadores en sistemas digitales, a unos les van mal a otros ni bien ni mal e incluso hay quien dice que le van bien.

          Ya publique una vez, que en la conexión de Roco que use de analógica para el sistema digital, tenia muchos problemas al usar esta en el sistema digital, debido a un antiparasitario que tenia este conector que al final tuve que quitar y desaparecieron los problemas.

          Después de 10 años con circulaciones sin problemas con mi Locomotora ARCO, decoder 36320 de Uhlenbrock, las ultimas semanas la locomotora ha dejado de rodar.


OBSERVACIONES:

El sonido funcionaba perfectamente, todas las funciones, incluso la del sonido del motor, que al darle mas al regulador o menos, hace el sonido de arrancar y frenar, pero la locomotora sin moverse.

He desmontado toda la locomotora para empezar con las pruebas sin decoder.

En analógico hace cosas raras, las luces parece que funcionan pero el motor no se mueve.

Después de revisar la placa, al ser una locomotora vieja, es simple y sin componentes electrónicos a excepto de dos condensadores cerámicos 333, uno punteando el motor y el otro al chasis.

Pruebo con una pila de 9V directamente a los polos del motor para ver si funciona y este va perfectamente. He probado con el multímetro la placa y parece todo correcto.

Voy a aprovechar y limpiar todos los engranajes, los engraso y limpio las conexiones de los ejes de las ruedas.


Por lo que todo me indica que el problema lo tengo con los condensadores cerámicos 333.

Así que después de todas las pruebas voy a probar con desconectar el condensador cerámico que esta atornillado al chasis de la locomotora y a cortar una patilla del condensador cerámico que hace puente en el motor.




RESULTADOS

   Sigue sin funcionar

Lo único que me queda es cambiar la locomotora y cambiar el decoder.
·······
SORPRESA: Sin saber porque, pero sin los condensadores (uno desconectado y el otro cortado), probando con otras cosas, la locomotora en analógico ha empezado a rodar sin explicación alguna y ya puestos, le he vuelto a poner el decoder y en digital todo vuelve a funcionar como antes.

NO SE PORQUE, pero habéis visto que he empezado esta publicación, con 'a unos les va y a otros no' …. mi caso es que ha estado 7 años funcionando y de repente se paro....
ahora sin condensadores, vuelve a funcionar.... así que NI FU NI FA.....



COMENTARIOS DE LA RED, RESPECTO A LOS CONDENSADORES (año 2.009)

Partimos de que el condensador es un componente pasivo que a nuestra locomotora, en analógico, no le hace ni bien ni mal. Se pone por cumplimiento de una normativa europea que obliga a reducir la emisión de perturbaciones electromagnéticas (creo que es EN2022 CEM "Compatibilidad Electro Magnética") por lo que funciona exactamente igual con él que sin él.

Otro factor es que se habla del condensador en general como si todos fuesen iguales y evidentemente no lo son. Cada fabricante pone el condensador que calcula en función de las frecuencias que tiene que filtrar. Variaran en tensión y capacidad por lo que esto influirá luego en el sistema digital.

Hay quien pone uno sólo en paralelo con el motor. Otros montan filtros en "pi" con los choques. Otros ponen tres en distintas conexiones. Seguro que algún otro lo hará de otra manera.

Al aplicar una tensión digital (onda cuadrada) al condensador, este pasa de tener una resistencia alta en analógico a una impedancia muy baja dependiendo de la capacidad y de la frecuencia. Estas influyen de manera inversamente proporcional a su reactancia, es decir, a mayor frecuencia o mayor capacidad menor reactancia y por tanto menor impedancia.

Si disminuye la impedancia aumenta la intensidad que por el circula para una misma tensión.

- ¿Qué puede suceder ahora?
- El decoder se dispara por sobre intensidad o lo avisa con un parpadeo de luces.
- La propia subida de intensidad quema el condensador que no la soporta y fin del problema.
- No pasa nada. Lo que me hace pensar es si el condensador esta en malas condiciones o mal soldado, etc. Es como si no estuviera.
- Nos hace perder el control de la locomotora (del decoder). No responde a las órdenes de la central.


Un simple diagrama de bloques del decoder creo que sería;

1- Etapa de potencia. Mando del motor y de las salidas de funciones.
2- Mando y control. Lee órdenes de la central, las procesa según CV´s y las envía o ejecuta en las etapas de potencia. También vigila el comportamiento del motor (intensidad, velocidad estable, etc.)

Así es básicamente cualquier regulador de accionamientos, sean motores, válvulas, etc.

La etapa de potencia primero rectifica la tensión de la vía y después la modula (PWM) a unos pulsos convenientes según CV´s dando una frecuencia de salida dependiendo de la velocidad que le ordenemos con la central ¿en que nos afecta hasta aquí que haya un condensador? ¿Por qué pérdida de control?

Podría seguir divagando con los efectos de un condensador conectado a tensiones que varían en el tiempo como desfases de las ondas tensión e intensidad, resonancia de circuitos, etc. pero no veo que me lleven a ningún sitio.

Si el condensador llega a afectar al bloque de mando y control del decoder, que supongo corre en paralelo con la etapa de potencia, también podríamos suponer que nos debiera afectar a otras locomotoras puestas en la misma vía (que se suponen en paralelo) y eso no parece ser que pase.

Literatura sacada del FORO AGENZ

miércoles, 28 de julio de 2021

Ampliación Panel de Control (Track-Control Uhlenbrock)

Panel Control (Track-Control Uhlenbrock) Julio-2.021

 Pasamos de un panel con 65 módulos a un panel con 96 módulos, usando para ello parte de los elementos que nos proporciona el set ref. 69000 de Uhlenbrock.



PASOS A SEGUIR:

1) Desmontar todas las piezas del viejo panel.


lo quitamos del tablero y empezamos a desmontar


2) Una vez desmontado replanteamos el nuevo panel con los nuevos módulos.




3) Etiquetamos las fichas del nuevo panel.



4) Preparamos el tablero para el nuevo panel (contrachapado de 10mm).




5) Reprogramamos todas las LNCV=0 de los módulos, según su posición en el nuevo panel.


Para ello lo que hacemos es reprogramar desde la central Intellibox II, la LNCV=0 de cada modulo usando para ello el modulo de conexión ref. 69060.

Ej. Si en el viejo tenemos el semáforo núm. 1 en la posición 105 y en el nuevo este mismo semáforo cambia a otra posición, la 106 reprogramaremos la LNCV=0 a su nueva posición 106.

En los nuevos módulos, la LNCV=0 viene por defecto de fabrica con la posición núm. 1, por lo que habrá que entrar en estos con el núm. 1, y cambiar la LNCV=0 a su nueva posición 107.





6) Montamos los módulos y las placas electrónicas en el nuevo tablero



7) Conectamos el nuevo panel a la maqueta y al PC, para preparar la programación de los nuevos módulos.



8) Colocamos y conectamos los módulos manuales CA-DCC.



9) Atornillamos el nuevo panel a la maqueta y a disfrutar.


10) Video funcionamiento



Anterior  ·  Trayectos con TC-Edit en el Panel de Control con el segmento 69240 de Uhlenbrock

Siguiente · Nueva ampliación Panel de Control (Track-Control Uhlenbrock)

miércoles, 16 de junio de 2021

Voltímetro - Amperímetro digital LCD


Este ultimo año he decidido ampliar la potencia de la maqueta en aras de adquirir mas trenes y seguir ampliando las vías.

Lo primero que hice fue colocar un nuevo transformador con el Power 4 de Uhlenbrock, para que las vías tuviesen dos zonas diferenciadas.

Después amplié la potencia de la red LocoNet con el Booster LocoNet de Uhlenbrock, para que todos los dispositivos LocoNet funcionasen sin problemas ni cuellos de botella.

Ahora para poder saber el consumo que tiene cada zona de vías he puesto dos voltímetros - amperímetros, conectados a la salida negativa de cada transformador Uhlenbrock.

Mi maqueta usa corriente Alterna desde el Transformador Uhlenbrock hasta la central Intellibox II, por lo que el amperímetro tiene que ser uno que funcione con CA y además sea capaz de visualizar el consumo de Amperios en dos decimales e inferiores a 3,5A que es lo máximo que proporciona la Central.

En el mercado no hay muchas opciones de este tipo ya que la mayoría para tan bajo consumo de Amperios suelen ser de CC y los que hay de CA suelen ser superiores a 10A.

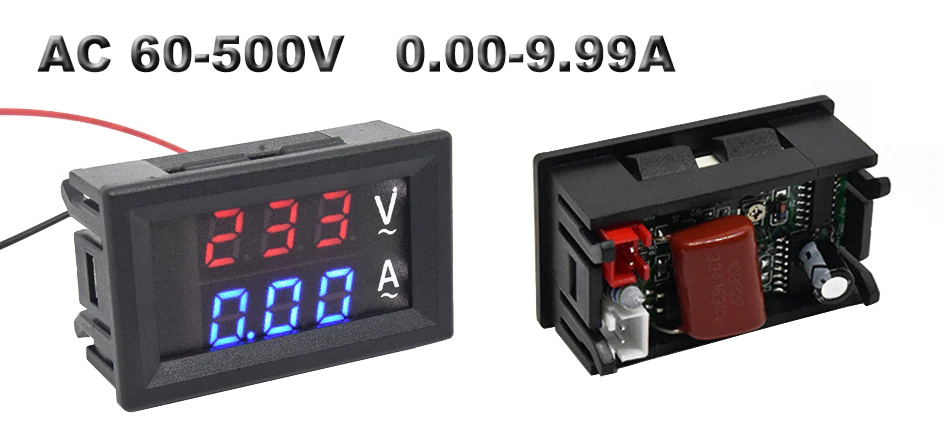

Al final encontré uno que podía usar en mi maqueta:


Con posibilidad de calibrar y ajustar a mis necesidades


Y con gran facilidad para poder conectar el transformador de corriente


Especificación:
Tamaño del soporte de montaje:  46x27mm
Dimensiones: 0,56 pulgadas 48x29x22mm
Voltaje de entrada: CA 60-500V
Voltaje de detección:  CA 60-500V
Corriente de detección:  10A: 0,00-9,99A
Frecuencia de actualización:  500mS/hora
Clase de precisión:  +/- 1%
Corriente de funcionamiento:  <20mA
Temperatura de trabajo:  -10º - 65º C
Desviador de corriente:  75 M Ohmios
Color del LED:  rojo  + azul

Especificaciones del transformador de corriente:
Un voltaje de entrada:  0 - 50a
Voltaje de salida secundario:  0 - 50ma
Nivel de precisión:  0,2
Relación: 1000/1
Carga  >= 50 Ohmnios


La forma de conectarlo es muy fácil

- Se alimenta con CA de 220V (el enchufe principal de la maqueta)

- El transformador de corriente 'Amperímetro', esta puesto en el cable que sale del Transformador principal






sábado, 10 de abril de 2021

Trayectos con TC-Edit en el Panel de Control con el segmento 69240 de Uhlenbrock





Con el tiempo mi maqueta va avanzando y con la placa de trayectos que introduzco hoy en el panel de control, empieza a hacerse realidad parte del porque me decidí por el Track-Control de Uhlenbrock.

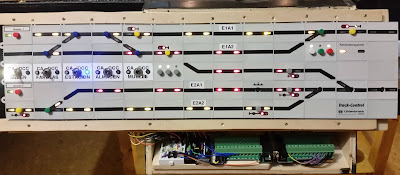

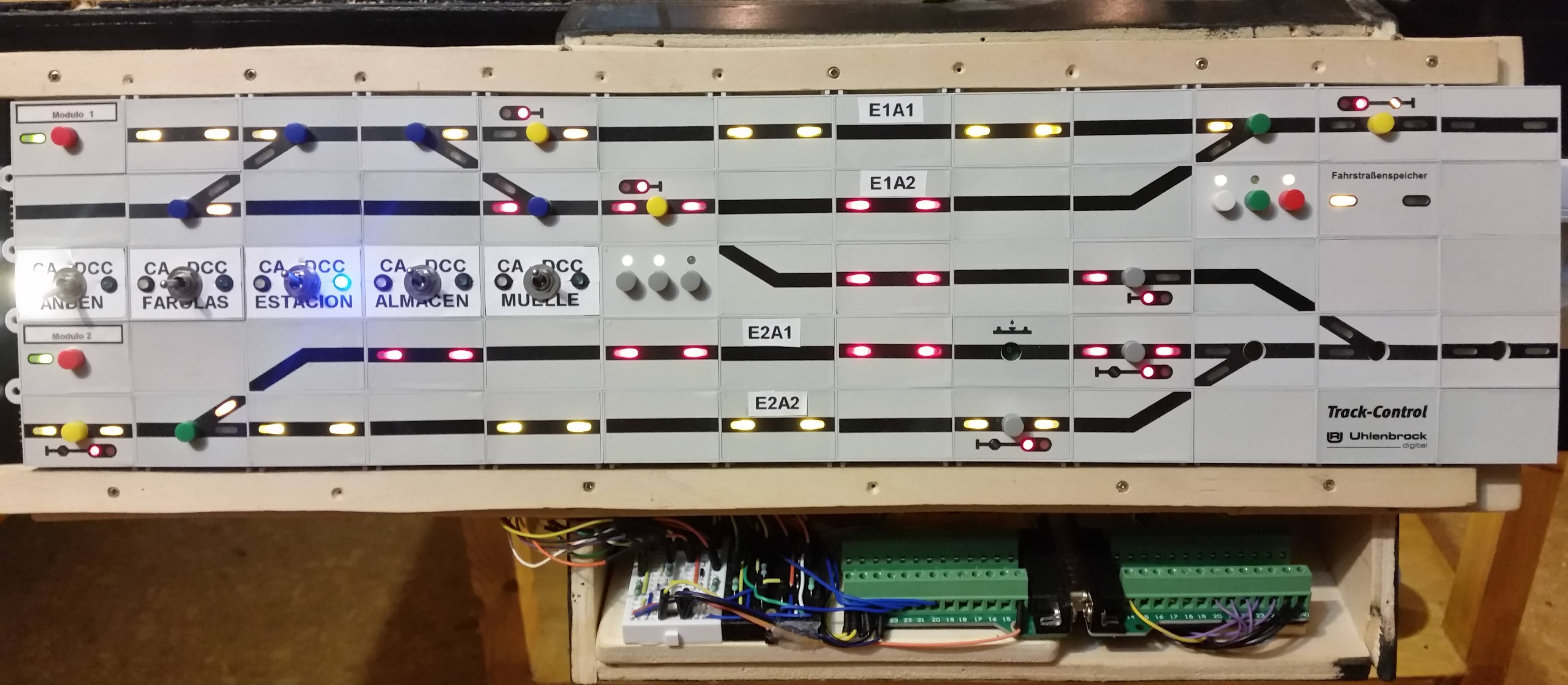

Este es mi panel, versión v.3, después de haber experimentado lo que es hacer un panel con componentes electrónicos, experiencia adquirida en el panel v.1 y v.2 y desde donde tome la decisión de cambiar al Track-Control ya que yo quería que se representasen ciertas situaciones en el mismo que no conseguía con mis conocimientos de electrónica sin usar el PC como son:

- Poner un semáforo en rojo/verde desde el panel de control y que su posición afectase digitalmente a los elementos de la maqueta (semáforos, detención tren, arranque de tren, apertura desvíos automáticos, etc...).
- O pulsando un botón de inicio y destino en el panel de control, que el tren iniciase un trayecto automático. (funcionamiento panel SIEMENS)



Para todo esto se hacia necesario un panel digital capaz de comunicarse por la red LocoNet con la central Intellibox II, como el Track-Control. Este no es un panel barato, pero la ventaja, es que es modular y se puede ampliar con el tiempo..... yo he ido adquiriendo poco a poco segmentos y seguiré avanzando hasta reproducir toda la maqueta.

············

Hoy a tocado probar una nueva placa, que es la de trayectos


ref. 69240 Uhlenbrock

 La programación de trayectos a través del modulo 69240 se hace con el PC y con el programa TC-Edit.

Software TC-Edit

Iniciamos el programa y preparamos nuestro proyecto (se necesita tener claro todas las codificaciones de los semáforos, desvíos y otras conexiones que tengamos en la maqueta)

Aunque en X=5, Y=1, tenemos el semáforo S154, como aun no tengo botoneras especificas para INICIO trayecto, voy a cambiar el modulo S154 y S156 por simples botoneras que hagan la función de INICIO trayecto.

Esto solo afecta a la programación de trayectos por no tener botoneras especificas, ya que físicamente en la maqueta sigue existiendo el semáforo con su código S154 y S156 y sus decodificadores digitales correctamente programados.


Teniendo esto claro, empezamos con los pasos a seguir para programar el trayecto:

1) Nos vamos al apartado de trayectos


2) Una vez marcado nos iremos a configuración / crear nuevo trayecto


3) Escribimos el nombre de nuestro trayecto



4) Ahora nos pide el botón de inicio del trayecto (pinchamos sobre el panel)

Botonera X=5, Y=1

5) Ahora nos pide el botón destino del trayecto (pinchamos sobre el panel)


6) Ahora nos pide el tramo de vía para borrar el trayecto una vez finalizado (pincharemos sobre el panel el botón de destino).



COMO EN MI MAQUETA, EL DESTINO PUEDE ESTAR OCUPADO O NO POR UNA COMPOSICION

el trayecto deberá tener previsto:

a.- Poner el semáforo en verde del destino para que la vía quede libre

b.- pasados 15 segundos se iniciara el trayecto


6) Por lo tanto y siguiendo con la programación, ahora finalizaríamos la creación del trayecto para posteriormente reconfigurar la programación del trayecto manualmente.

Finalización

7) Iniciamos la reconfiguración del trayecto manualmente


8) Seleccionamos nuestro trayecto


9) Lo primero será añadir la pausa de 15 segundos. En nuestro proyecto el  botón de destino es un semáforo que al pulsar se pone en verde. Por lo que damos un tiempo de 15 segundos para que cualquier composición salga de la vía y posteriormente iniciamos el trayecto.

Seleccionamos 'extra. Kom'

Y marcamos la instrucción de 'pause' con 15 segundos


10) Seguimos con la configuración de todo el trayecto. Pulsamos 'Hinzufügen'


Y empezamos el trazado del trayecto pulsando en cada celda del panel, dando la instrucción y posteriormente OK.... quedando el panel con las celdas marcadas con '###########'


11) Una vez todo el trazado preparado finalizaremos la programación. Pulsamos 'FahstraBe beenden'


Para que nuestro trayecto funcione como queremos habrá que hacer un cambio en las instrucciones de inicio y fin de trayecto.

Dentro del menú de trayectos tendremos que ir al nuestro 'Est A Vía 1 --> Est B Vía 1 · Festlegen' y añadir la orden de semáforo de inicio libre, S154 grün.

(esto se debe a que he usado el segmento semáforo como botonera por no tener todavía segmento preparado para tal fin)


Y también, dentro del menú de trayectos tendremos que ir al nuestro 'Est A Vía 1 --> Est B Vía 1 · Auflösen' y borrar la orden de semáforo de destino libre, S159 grün.

Si no hacemos esto,
a la composición llegar al retromódulo A307 y dar ocupado,
finalizará el trayecto y el semáforo de destino se pondrá en verde
y la composición no se detendrá en la estación
y seguirá ya que tiene el semáforo en verde.


EN RESUMEN:

Nuestro trayecto debería quedar programado de la siguiente manera:


12) El ultimo paso será programar nuestro trayecto en el modulo ref. 69240, para eso y para que siempre se graven todas las modificaciones correctamente, yo siempre borro en su totalidad y gravo en su totalidad.

A.- Borro toda la programación del panel


B.- Gravo toda la programación completa en el panel


NOTAS:

Con esto no pretendo enseñar ni decir como se programa el Track-Control, simplemente intento aportar mi experiencia para que si les surgen las mismas dudas y complicaciones a otros usuarios, que puedan tener una guía y aprendan de mi experiencia.
